Petits amortisseurs de mouvement d'huile à baril rotatif miniature
Qu'est-ce qu'un amortisseur à barillet ?
Un amortisseur à barillet est un type compact deamortisseur rotatifavec un petit corps cylindrique ou en forme de tonneau. Il est conçu pour les petits systèmes mécaniques où l'espace d'installation est limité.
Sa taille miniature le rend adapté aux applications nécessitant un amortisseur rotatif miniature, un mini amortisseur rotatif ou un petit amortisseur rotatif pour fournir un mouvement de rotation fluide et contrôlé.

Principales caractéristiques des amortisseurs à barillet
Taille compacte et installation facile
Le corps compact nécessite peu d'espace d'installation, ce qui rend les amortisseurs à barillet adaptés aux petits produits et aux systèmes mécaniques à espace limité.
Différentes options de couple
Les amortisseurs à barillet sont disponibles dans différentes plages de couples d'amortissement pour répondre à différentes exigences de charge et de mouvement. Certains modèles sont également disponibles avec un couple réglable.
Différentes directions d'amortissement
Selon le modèle, les amortisseurs à barillet peuvent fournir un amortissement dans un sens ou dans les deux sens de rotation pour s'adapter à différentes conceptions de mécanisme.
Quand choisir un amortisseur cylindrique ?
Un amortisseur à barillet est particulièrement adapté lorsque votre application :
a un espace d'installation limité et nécessite un registre compact ;
utilise une pièce mobile relativement petite avec des exigences de couple d'amortissement faibles à modérées ;
nécessite un mouvement de rotation fluide et contrôlé pour réduire l’impact ou le bruit.
Pour ces applications, un amortisseur à barillet offre un équilibre pratique entre taille compacte, mouvement contrôlé et installation facile.
Applications typiques
Les amortisseurs à barillet sont principalement utilisés dans les compactsintérieur et extérieur automobilemécanismes, tels que :
- poignées de toit de voiture;
- boîtes à gants;
- compartiments et couvercles de la console centrale ;
- porte-gobelets;
- petits compartiments de rangement;
- petits couvercles et couvertures;
Leur taille compacte les rend particulièrement adaptés aux mécanismes automobiles où l'espace d'installation est limité et où un mouvement fluide et contrôlé est requis.


Comment sélectionner un amortisseur de baril
Pour nous aider à recommander un amortisseur à barillet approprié, veuillez fournir toutes les informations disponibles sur :
- taille d'installation ;
- couple requis ;
- angle de rotation ;
- direction d'amortissement ;
- application et partie mobile.
Un dessin, une photo ou des dimensions de base peuvent également nous aider à recommander un modèle adapté.
Guide de sélection du modèle d'amortisseur à baril
Comparez la taille du corps, le couple d'amortissement et la direction pour trouver un modèle d'amortisseur à barillet approprié. Cliquez sur le numéro de modèle pour afficher les spécifications et les dimensions détaillées.
Série TRD-B
| Taille du corps (ØD × L), mm | Modèle | Nervures externes (H × T), mm | Trou central | Couple (N·cm)/Direction | Angle de travail |
| Ø13 × 16 | TRD-BA | 2 × 1.5 | Ø4,2 mm | 15 ,20 / Bidirectionnel | 155 degrés |
| TRD-BB | 2 × 1.5 | Ø4,2 mm | 15 ,20 / Bidirectionnel | 110 degrés | |
| TRD-BF | 2 × 1.5 | Ø4,2 mm | 15 ,20 /Bidirectionnel | 110 degrés |
Série TRD-C
| Taille du corps (ØD × L), mm | Modèle | Nervures externes (H × T), mm | Trou central | Couple (N·cm) | Direction |
| Ø13 × 18 | TRD-CTA1 | 2 × 1.5 | Ø4,6 / Ø4,2 mm | 5–11 | Bidirectionnel |
| TRD-CTA7 | 2 × 2.5 | Ø4,6 / Ø4,2 mm | 5–11 | Bidirectionnel | |
| Ø13 × 27 | TRD-CTG1-01 | 2 × 2.5 | Ø5,1 / Ø4,1 mm | 50–100 | Sens Unique |
Série TRD-D
| Taille du corps (ØD × L), mm | Modèle | Nervures externes (H × T), mm | Trou central | Couple (N·cm) | Direction |
| Ø30 × 28.3 | TRD-DD | — | Profil 6 lobes / Hexagone 5,20 mm | 57.5 / 85 / 110 / 130 | Sens Unique |
Série TRD-F
| Taille du corps (ØD × L), mm | Modèle | Nervures externes (H × T), mm | Trou central | Couple (N·cm) | Direction |
| Ø13 × 16 | TRD-FA | FA1 : 2 × 1,5 | Ø4,2 mm | 5 / 6 / 8 / 10 / 11 | Bidirectionnel |
| FA2 : 1 × 1 | Ø4,2 mm | ||||
| FA7 : 2,5 × 2 | Ø4,2 mm | ||||
| Ø12 × 14 | TRD-FB | 1.3 × 1.7 | Ø4,2 mm | 3.4 / 5 / 6.2 | Bidirectionnel |
| Ø13 × 14 | TRD-FC | 1 × 2.5 | Ø4,2 mm | 5 / 9 | Bidirectionnel |
| Ø13 × 16 | TRD-FE | 2 × 1.5 | Ø4,6 / Ø4,2 mm | 5 / 6 / 8 / 10 / 11 | Bidirectionnel |
| Ø11.8 × 12.5 | TRD-FG | 1.7 × 1.5 | Ø4,2 mm | 5 | Bidirectionnel |
Série TRD-G
| Taille du corps (ØD × L), mm | Modèle | Nervures externes (H × T), mm | Trou central | Couple (N·cm) | Direction |
| Ø17 × 30.5 | TRD-GA | GA1 : 2,55 × 2,6 | — | 70 / 90 | Sens Unique |
| GA3 : 4,6 × 2,6 | — | Sens Unique |
Série TRD-T
| Taille du corps (ØD × L), mm | Modèle | Nervures externes (H × T), mm | Trou central | Couple (N·cm) | Direction |
| Ø7.2 × 12.5 | TRD-TA12 | Voir le dessin | Ø3,8 mm | 3.5 / 4.5 / 5.5 / 6.5 / 8.5 | Bidirectionnel |
| Ø12.7 × 12.5 | TRD-TF12 | Ø4,4 mm | 6 | ||
| Ø7.0 × 14.0 | TRD-TA14 | Ø4,2 mm | 5 / 6 / 7 / 8 / 10 | ||
| TRD-TB14 | Ø4,2 mm | 5 | |||
| TRD-TC14 | Ø4,2 mm | 5 | |||

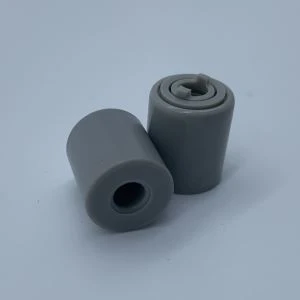

| TRD-TD14 | Ø4,3 mm | 5 / 7.5 | |||
| TRD-TE14 | Ø3,1 mm | 5 | |||
| TRD-TF14 | Ø4,3 mm | 3.5 / 4.5 / 5.5 / 6.5 / 7.5 | |||
| TRD-TG14 | Ø4,3 mm | 3.5 / 4.5 / 5.5 / 6.5 / 7.5 | |||
| TRD-TH14 | Ø4,3 mm | 4.5 / 5.5 / 6.5 | |||
| Ø7.0 × 16.0 | TRD-T16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | ||
| TRD-T16B | Ø4,2 mm | 5 / 7.5 | |||
| TRD-T16C | Ø4,2 mm | 5 / 7.5 | |||
| TRD-TA16 | Ø4,2 mm | 5 / 6 | |||
| TRD-TB16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | |||
| TRD-TC16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | |||
| TRD-TD16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 | |||
| TRD-TE16 | Ø4,2 mm | 5 / 6 / 7 / 8 / 9 / 10 |
Les amortisseurs à barillet sont un type d'amortisseur rotatif — Explorez tous les amortisseurs rotatifs →
-
Petit amortisseur rotatif TRD-TA121. Amortissement à deux -voiesPlus
2. Plage de couple : 4–13 N·cm
Angle de travail de 3. 360 degrés -
Amortisseur de baril TRD-TG14Piètement : ABSPlus
Rotor : POM
Intérieur : Huile de silicone
Gros joint torique : caoutchouc de silicone
Petit joint torique- : caoutchouc de silicone -
Amortisseur de barillet TRD-TF14Piètement : ABSPlus
Rotor : POM
Intérieur : Huile de silicone
Gros joint torique : caoutchouc de silicone
Petit joint torique- : caoutchouc de silicone -
Amortisseur de baril TRD-TA14Piètement : POMPlus
Rotor : PA
Couverture : POM
Intérieur : Huile de silicone
Gros joint torique- : caoutchouc de silicone
Petit joint torique- : caoutchouc de silicone -
Amortisseur de baril TRD-DD1. Grand diamètre de l'amortisseur axial : 30 mm.Plus
2. Plage de couple : 60 N·cm à 130 N·cm
3. Amortissement unidirectionnel- -
Amortisseur de baril TRD-FE1. Plage de couple : 5 N·cm à 11 N·cmPlus
2. Couple personnalisable
3. Amortisseur bidirectionnel -
Amortisseur de baril TRD-GA1.Amortissement de couple élevé : 70 N·cm / 90 N·cmPlus
2. Angle de rotation maximum : jusqu'à 110 degrés.
3. Amortissement unidirectionnel-
4. Couple personnalisé disponible -
Amortisseur de baril TRD-BB1. BidirectionnelPlus
2. Angle de rotation : 110 degrés dans chaque direction
3. Couple : 15/20/30 N·cm
4. Diamètre : 13 mm
5. Couple personnalisé disponible -
TRD-Amortisseur à barillet rotatif CTA71. Amortissement bidirectionnelPlus
2. Plage de couple : 5 à 11 N·cm
Rotation de 3. 360 degrés -
TRD-Amortisseur à barillet rotatif CTG1-011. Amortissement unidirectionnel-Plus
2. Angle de travail : 10 degrés – 180 degrés.
3. Couple personnalisé disponible -
TRD-Amortisseur à barillet rotatif CTD1Couple d'amortissement : 5/6/8/10 N·cmPlus
Température de fonctionnement : -40 degrés à +90 degrés
Fonction : Mouvement de rotation fluide et contrôlé -
TRD-Amortisseur à petit barillet TF121. Amortissement à deux -voiesPlus
2. Couple : 6 N·cm
Angle de travail de 3. 360 degrés
